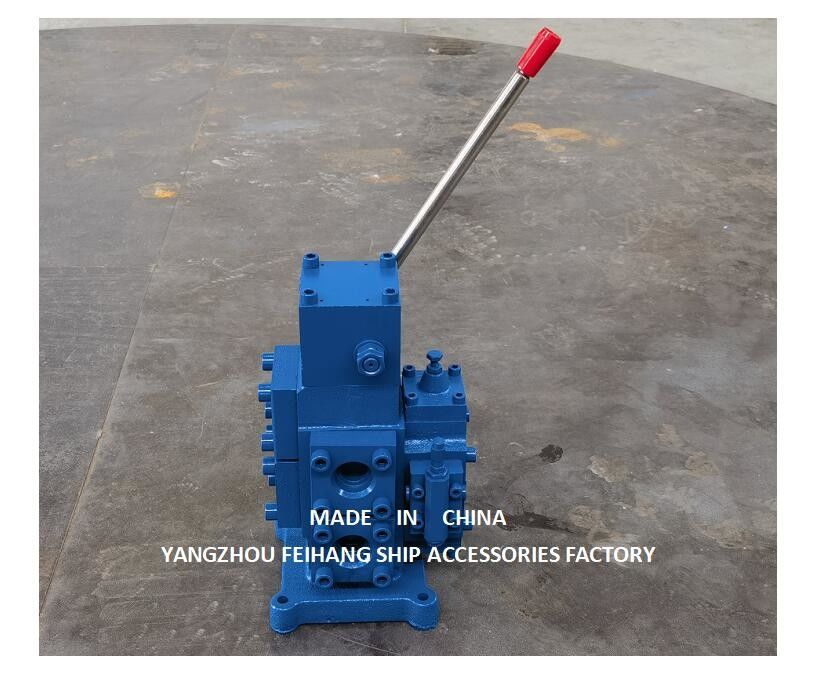

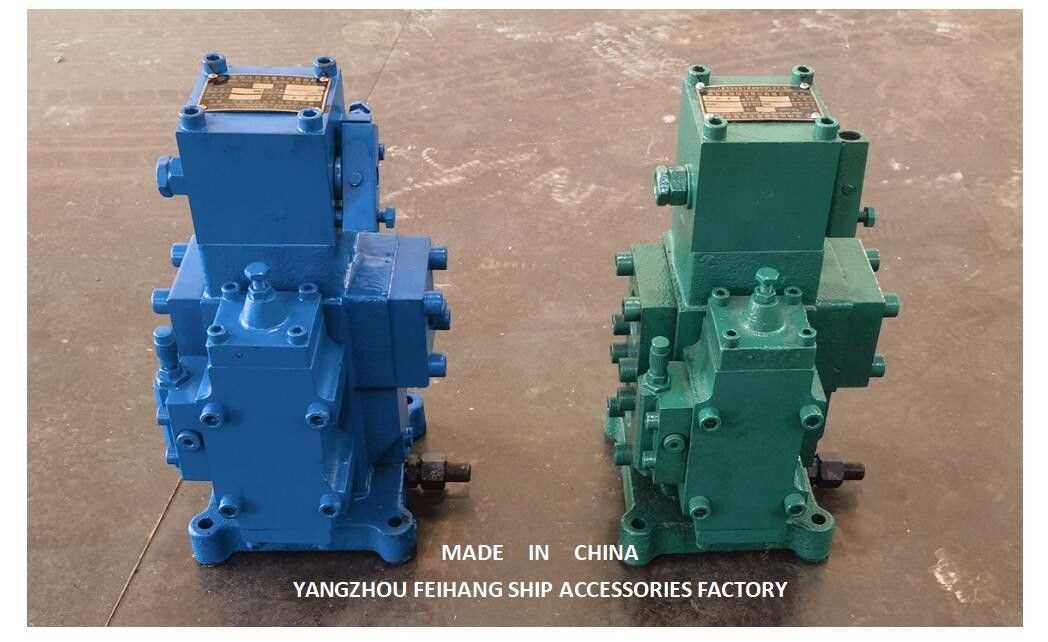

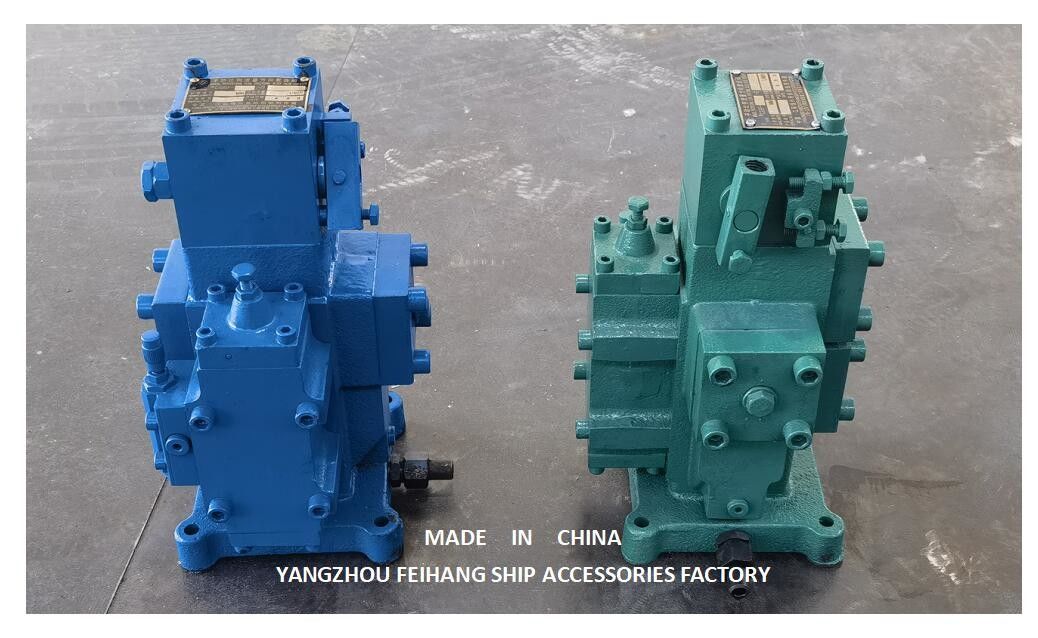

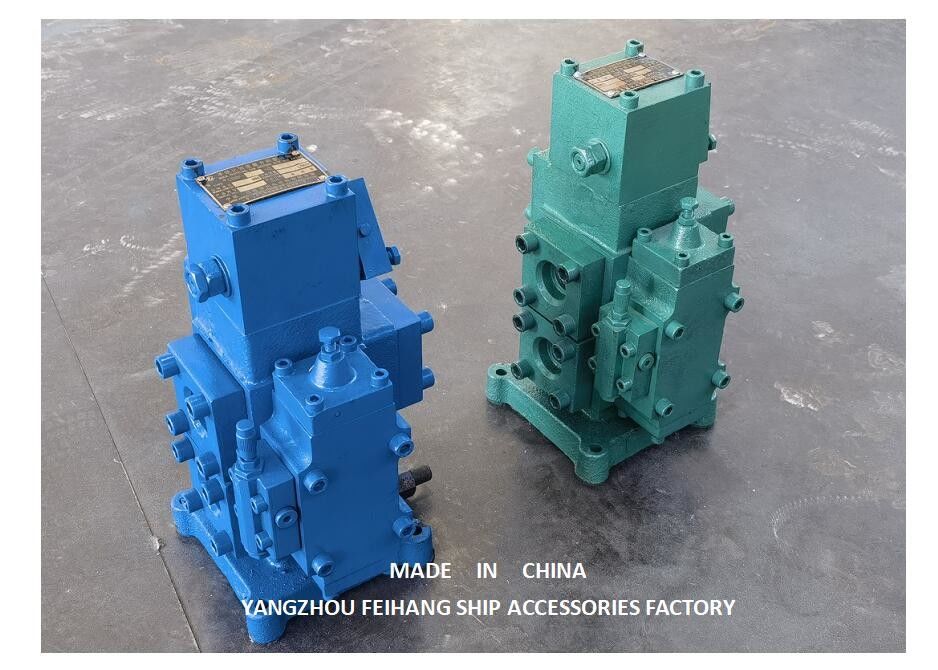

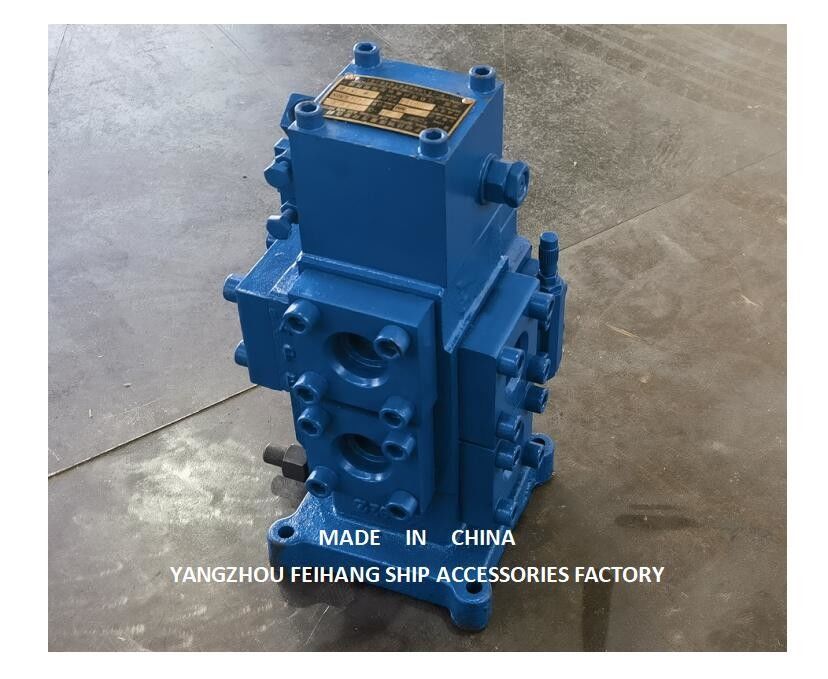

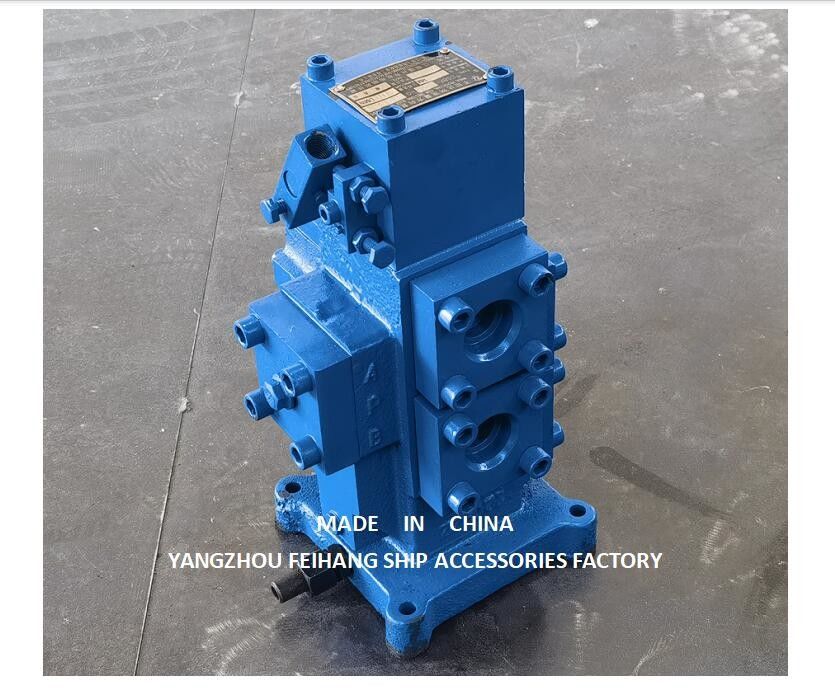

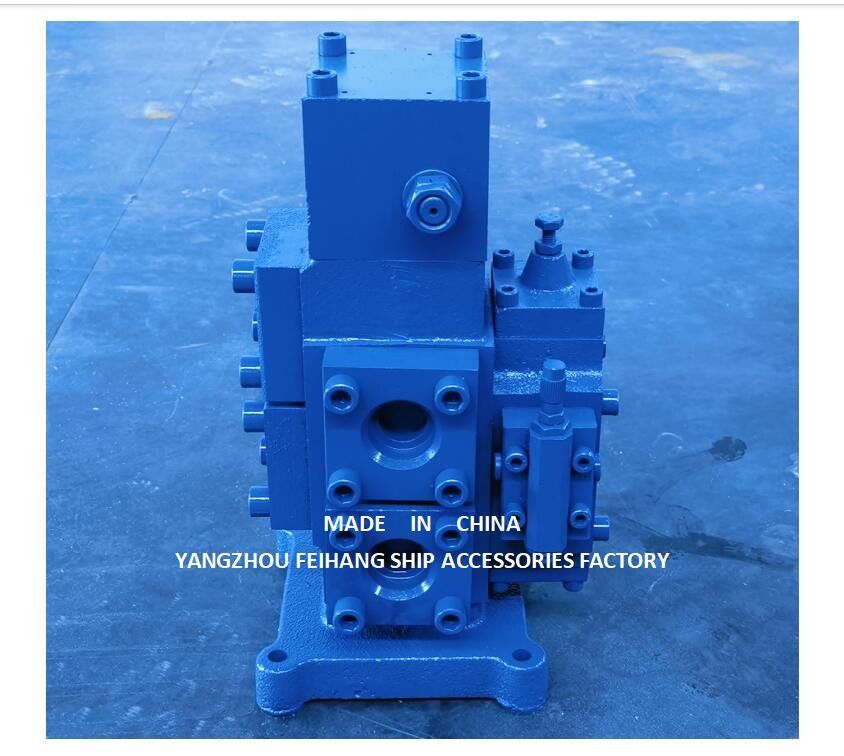

JHH-06-6C-PT-120& JHH-08-6C-PT-200 WINCH CONTROL VALVE
Gemaakt in China YANGZHOU FEIHANG SHIP ACCESSORIES FACTORY
Beschrijving van het product voor JHH-06-6C-PT-120 WINCH CONTROL VALVE:
De klep is verkrijgbaar in twee verschillende modellen: JHH-06-6C en JHH-06-08.Zorg ervoor dat u de precieze stroomcontrole kunt bereiken die u nodig heeft om het werk goed te doenBovendien is de lijnklep geschikt voor een maximale druk van 210 liter per minuut, waardoor het een krachtig en veelzijdig hulpmiddel is voor elke lijntoepassing.
Een van de opvallende kenmerken van de lier is de handmatige proportionele stroomregeling.ervoor zorgen dat u het exacte niveau van controle kunt bereiken dat u nodig heeft om het werk efficiënt en effectief te doenOf u nu met zware lasten werkt of de beweging van uw lier in een krappe ruimte moet beheersen,de winch control valve is een uitstekende keuze voor elke toepassing waar nauwkeurige besturing vereist.
De winzelsysteemklep is ook gebouwd om aan de hoogste kwaliteits- en duurzaamheidsnormen te voldoen.Deze ventiel windlass is gebouwd om te duren en leveren betrouwbare prestaties dag na dagBovendien is de winzelsysteemklep ontworpen om aan de CB-standaarden te voldoen, zodat u kunt vertrouwen op de kwaliteit en prestaties.
Als u op zoek bent naar een krachtige en betrouwbare regelklep die u kan helpen om een precieze stroomregeling voor uw lier te bereiken, is de lierregelklep een uitstekende keuze.Gebouwd om te voldoen aan de hoogste normen voor kwaliteit en prestatiesDeze handmatige proportioneel-stroomklep is een essentieel hulpmiddel voor elke liertoepassing waar nauwkeurige controle vereist is.Investeer vandaag nog in de winzelsysteemklep en ervaar zelf het verschil.!
De in punt 3.4.1 vermelde parameters zijn van toepassing op de volgende systemen:
Hier is een alternatieve manier om de gegeven tekst uit te drukken met behulp van meerdere alinea's:
De JHH-besturingsklep is een zeer veelzijdige 4-richtingsschakelklep met 3 verschillende positie-instellingen.die ervoor zorgt dat de klep naast eventuele veranderingen in externe belastingen of omstandigheden soepel en efficiënt werkt.
Afgezien van het drukcompensatiemechanisme bevat de klep ook een gespecialiseerde stroomregelklep die is ontworpen voor optimale prestaties in een hoek van 45 graden naar links en rechts.Dit stroomregelklep zorgt ervoor dat de olie-stroom van de P-poort naar de A- of B-poort proportioneel kan worden aangepast op basis van de werkhoek van de hendel.
Het is opmerkelijk dat de drukcompensatie-inrichting de invloed van belastingveranderingen op de bedrijfsomloop van de klep effectief isoleert.Dit maakt het mogelijk de JHH regelklep om consequent en nauwkeurig de snelheid van de aandrijver te regelen, waardoor het een essentieel onderdeel is in veel industriële toepassingen.
Voor de toepassing van de voorschriften van punt 6.2.3 van dit reglement wordt de volgende voorwaarde toegepast:
| Productnaam |
Lijst van de lijn |
| Model |
JHH-06-6C, JHH-06-08 |
| Valve actuator |
Handleiding |
| Typ van de klep |
Handmatig proportioneel composietklep |
| Nominale druk |
210 l/min |
| Inlaat-/uitlaatpoortgrootte |
20A-40A |
| Maximale stroom |
120-500 l/min |
| Materiaal van de klep |
Gegooid ijzer |
| Verfkleur |
Blauw |
| Ontwerpstandaarden |
CB |
| Gebruik |
Regelaar van de ventiel |
Voor de bestelling van de JHH-06-6C-PT-120 WINCH CONTROL VALVE:
|
Modellen
|
Klepgrootte
|
SPOOL TYPE |
DROGENcompensatie |
VLOG
(l/min)
|
Geclassificeerd
Druk
(kgf/cm2)
|
|
- Ja, ik weet het.
|
06 - DN20 ((3/4 }}) |
6C
7C
8C
9C
|
PT
PC's
|
120 |
210
|
| 08 - DN25 ((1 ̇) |
200 |
| 10-DN32 ((1-1/4 ̇) |
300 |
| 12 -DN40 ((3/4 ̊) |
500 |
De aanhangsel van het voertuig moet worden voorzien van een afdekkingsband met een afdekkingsband.
De controlepul is een spoelklep en de operatieve is klein, maar de rem is ingesteld om miswerking te voorkomen.De hendel kan in de juiste positie worden gehouden terwijl de hand weggehouden wordt.
De aanhangsel van het voertuig moet worden voorzien van een afdekkingsband met een afdekkingsband.
De kopdoek kan worden omgedraaid op respectievelijk 90. HANDEL HET ALS VRAAG in de positie om het eenvoudigst te bedienen.Verwijder de hefboom en laat ook de vier bolten van het hoofddoek losEn laat het draaien.
Regeling van de stroomregelsleutelVoor JHH-08-8C-PT-200 WINCH CONTROL VALVE:
De stroom van P.T. PORT WORDT DE MAXIMUM STREAM zoals aangegeven in de INDIVIDUALE SPECIFICATIE TABEL EN DE STREAM VAN A.B.De haven neemt toe in verhouding tot de hoek van de hendel en bij het instellen van de schroef op de klok als de stroomomstandigheden maximaal zijn.De stroom kan worden verhoogd en verlaagd wanneer de schroef tegen de klok wordt gedraaid.
RELIEF VALVELVoor JHH-08-8C-PT-200 WINCH CONTROL VALVE:
Deze hulpklep is van het piloottype. De hulpklep en de hoofdklep kunnen als drukondersteunende klep worden gebruikt.De druk stijgt en daalt als de schroef tegen de klok gaat.. en de opluchtingsdruk wordt de differentiële druk tussen PT. en ACCORDINATELY op de gelegenheid van het zijn van een hoge tegendruk van TOR, de opluchtingsdruk wordt verhoogd met zijn omvang.
DRAINVoor JHH-08-8C-PT-200 WINCH CONTROL VALVE:
Wanneer de druk van de T-poort hoger is dan 70 kgf/cm, dient de afvoerpijp te worden gevuld en indien deze lager is dan 70 kgf/am, kan de binnenafvoer worden gebruikt.Het wordt als de binnenste afvoer met de sluiting van de afvoerpoort.
LuchtverwijderingVoor JHH-08-8C-PT-200 WINCH CONTROL VALVE:
De hefboom kan worden verplaatst in overeenstemming met de drukverandering van de T-poort wanneer de binnenkanaal wordt gebruikt.Als de stekker is losgelatenDe lucht kan snel worden verwijderd, indien de verse functioneel olie wordt aangevuld.
Verpakking en verzending JHH-06-6C-PT-120 WINCH CONTROL VALVE:
Wij zijn een gekwalificeerde fabrikant (De in punt 3.4.1 bedoelde vergunning is alleen geldig voor de in punt 3.4.2 bedoelde vergunningen.) in China, en onze producten zijn geëxporteerd naar klanten over de hele wereld, zoals Singapore, Dubai, Hamburg, Verenigde Arabische Emiraten, Nederland, Zuid-Korea, Mexico, Thailand, Indonesië, Vietnam,Filippijnen, het Verenigd Koninkrijk, enz.
Als u behoefte heeft, kunt u ons op elk gewenst moment contacteren!
Verpakking:
- 1 Lijst van de winch
- Montageapparatuur
- Gebruikershandleiding
Vervoer:
- Verzendmethode: UPS Ground
- Geschatte levertijd: 3-7 werkdagen
Vragen:
V:Wat is de merknaam van dit product?
A:De merknaam van dit product is FEIHANG.
V:Wat zijn de modelnummers van dit product?
A:De beschikbare modelnummers voor dit product zijn JHH-06-6C-PT-120 en JHH-08-6C-PT-200.
V:Wat is de plaats van oorsprong van dit product?
A:De oorsprong van dit product is Yangzhou, Jiangsu, China.
V:Welke certificeringen zijn beschikbaar voor dit product?
A:Dit product wordt geleverd met een fabriekscertificaat, testrapport en materiaalrapport.
V:Wat is de minimale orderhoeveelheid voor dit product?
A:De minimale bestelhoeveelheid voor dit product is 1 stuk.
V:Wat is de prijs van dit product?
A:De prijs van dit product kan persoonlijk worden besproken.
V:Wat is de verpakking van dit product?
A:Dit product wordt geleverd met exportverpakking.
V:Wat is de levertijd voor dit product?
A:De levertijd voor dit product is 1-2 dagen.
V:Wat zijn de betalingsvoorwaarden voor dit product?
A:De betalingsvoorwaarden voor dit product zijn voor 100% vooraf betaald.
V:Wat is het aanbod van dit product?
A:De capaciteit van dit product is 100 stuks per dag.
